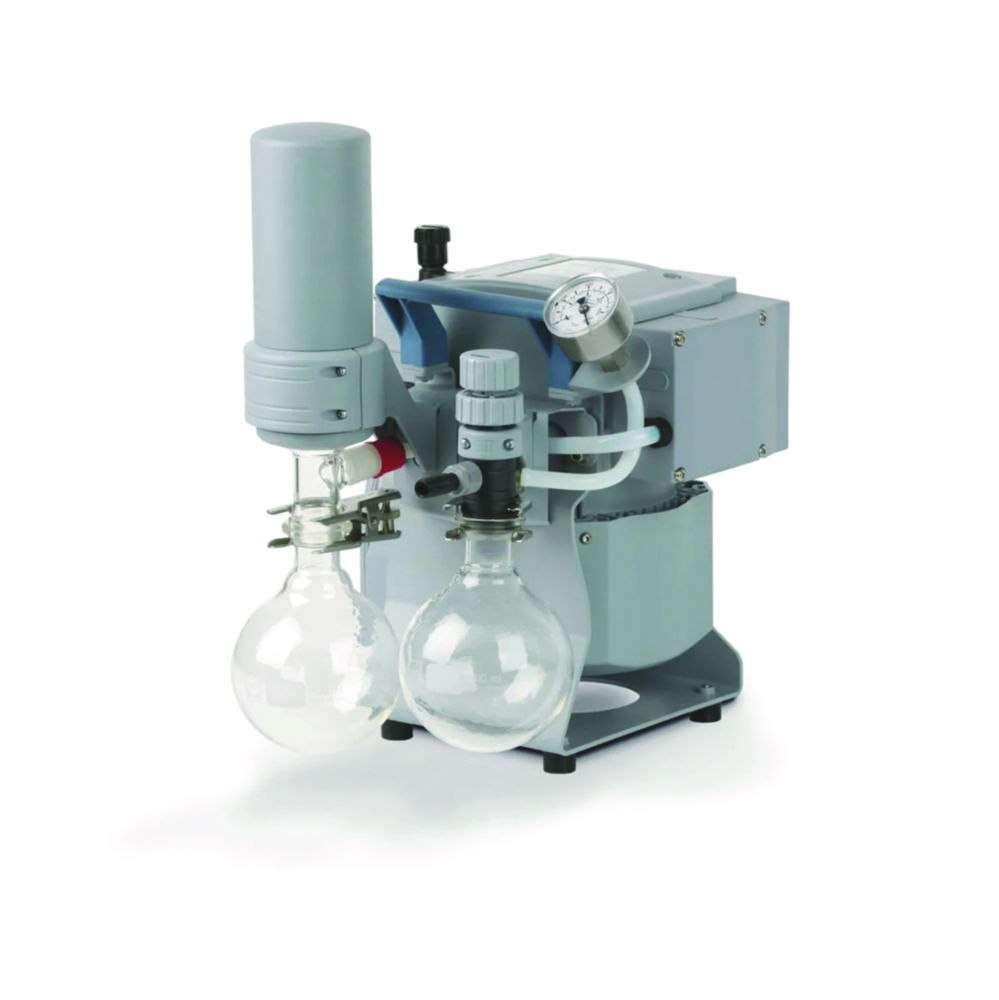

Chemistry Pump Units and Vacuum Systems

Compact design, ready to use, no set-up required. Constructed in chemically resistant materials. Quiet operation.

  • 100% oil-free pumping of gases
  • gas ballast as standard for working with condensable vapours
  • good vacuum even with gas ballast
  • high vapour tolerance for water and solvents
  • long service life, low maintenance

Features:
2AK:
Inlet and outlet separator
AK + EK: Inlet separator, exhaust vapour condenser
PC 510 select (two-stage) / 610 select (three-stage) : with AK + EK; 1 electronically controlled vacuum port
PC 511 select (two-stage) / 611 select (three-stage) : with AK + EK; 1 electronically controlled and 1 manually controlled vacuum port
PC 520 select (two-stage) / 620 select (three-stage) : with AK + EK; 2 electronically controlled vacuum ports

Characteristics and applications:
Without vacuum control:
MZ 2C NT +2AK: e.g. filtration, distillation without condensation at the outlet
MZ 2C NT +AK+EK: Well-proven unit for a wide range of applications for a single-user, e.g. gel drying, distillation, vacuum concentrator. For solvents with medium to low volatility.
MD 1C +AK+EK: Space-saving single-user configuration. For high-boiling-point solvents.
MD 4C NT + AK+EK: Larger or multi-user applications, the local vacuum network VACUU·LAN®. For high-boiling solvents.
MV 10C NT +EK: Four-stage diaphragm pump with exhaust vapour condenser. For particularly high demands regarding low ultimate vacuum and pumping speed in chemistry laboratories, pilot plant or small production units.

With vacuum controller:
PC 510 select / 511 select: Well-proven units for a wide range of processes in chemistry laboratories, e.g. all common solvents. PC 511 select with addtional manually controlled vacuum port.
PC 610 select / 611 select: Proven solution for supporting electronically controlled evaporation or drying processes even with many high boiling point solvents. PC 611 select with additional manually controlled vacuum port.
PC 520 select / 620 select: Compact solution for simultaneous operation of two electronically controlled vacuum applications with one single pump.

Toote variatsioonid

Catalog numberPKDepthDimensions (WxDxH)Flow rateHeightPlug typeTypeUltimate vacuumWidthKogus
4.665 3531.00418 mm243 x 418 x 457 mm2.0 m³/h457 mmCEEPC 510 select7 mbar243 mm
4.670 3451.00316 mm239 x 316 x 405 mm1.3 m³/h405 mmUKMD 1C + AK + EK2 mbar239 mm
4.670 4421.00319 mm243 x 319 x 309 mm2.0 m³/h309 mmUKMZ 2C NT + 2AK7 mbar243 mm
4.670 4451.00326 mm242 x 326 x 309 mm2.0 m³/h309 mmUKMZ 2C NT + AK + EK7 mbar242 mm
4.670 4621.00435 mm243 x 435 x 457 mm2.0 m³/h457 mmCHPC 511 select7 mbar243 mm
4.670 4701.00435 mm243 x 435 x 457 mm2.0 m³/h457 mmUKPC 520 select7 mbar243 mm
4.670 4561.00418 mm243 x 418 x 457 mm2.0 m³/h457 mmUKPC 510 select7 mbar243 mm
4.670 5341.00435 mm243 x 435 x 457 mm3.4 m³/h457 mmCHPC 620 select1.5 mbar243 mm
4.670 5251.00435 mm243 x 435 x 457 mm3.4 m³/h457 mmCEEPC 611 select1.5 mbar243 mm
4.670 5171.00419 mm243 x 419 x 457 mm3.4 m³/h457 mmCHPC 610 select1.5 mbar243 mm
4.670 5061.00326 mm243 x 326 x 402 mm3.4 m³/h402 mmUKMD 4C NT + AK + EK1.5 mbar243 mm
4.670 5271.00435 mm243 x 435 x 457 mm3.4 m³/h457 mmUKPC 611 select1.5 mbar243 mm
6.231 8211.00310 mm243 x 310 x 313 mm2.0 m³/h313 mmCEEMZ 2C NT + AK + M + D7 mbar243 mm
6.260 6121.00326 mm243 x 326 x 402 mm2.0 m³/h402 mm-MZ 2C NT + AK + EK PELTRONIC7 mbar243 mm
6.241 2921.00326 mm243 x 326 x 402 mm3.4 m³/h402 mmCEEPC 201 NT1.5 mbar243 mm
6.701 3441.00326 mm243 x 326 x 402 mm2.0 m³/h402 mmCEEPC 101 NT7 mbar243 mm
7.983 6291.00435 mm243 x 435 x 457 mm2.0 m³/h457 mmCEEPC 511 select7 mbar243 mm
9.880 8321.00319 mm243 x 319 x 309 mm2.0 m³/h309 mmCEEMZ 2C NT + 2AK7 mbar243 mm
4.670 5161.00419 mm243 x 419 x 457 mm3.4 m³/h457 mmCEEPC 610 select1.5 mbar243 mm
4.670 5181.00419 mm243 x 419 x 457 mm3.4 m³/h457 mmUKPC 610 select1.5 mbar243 mm
4.670 5331.00435 mm243 x 435 x 457 mm3.4 m³/h457 mmCEEPC 620 select1.5 mbar243 mm
4.670 5261.00435 mm243 x 435 x 457 mm3.4 m³/h457 mmCHPC 611 select1.5 mbar243 mm
9.880 8441.00319 mm243 x 319 x 309 mm2.0 m³/h309 mmCHMZ 2C NT + 2AK7 mbar243 mm
9.880 8371.00326 mm243 x 326 x 402 mm3.4 m³/h402 mmCEEMD 4C NT + AK + EK1.5 mbar243 mm
9.880 8281.00316 mm239 x 316 x 405 mm1.3 m³/h405 mmCEEMD 1C + AK + EK2 mbar239 mm
4.670 5351.00435 mm243 x 435 x 457 mm3.4 m³/h457 mmUKPC 620 select1.5 mbar243 mm
6.274 3271.00418 mm243 x 418 x 457 mm2.0 m³/h457 mmCHPC 510 select7 mbar243 mm
6.234 0671.00326 mm242 x 326 x 402 mm2.0 m³/h402 mmCEEMZ 2C NT + AK + EK7 mbar242 mm
6.245 0401.00326 mm248 x 326 x 402 mm3.4 m³/h402 mmCEEMD 4C NT +AK SYNCHRO+EK1.5 mbar248 mm
7.983 6281.00435 mm243 x 435 x 457 mm2.0 m³/h457 mmCEEPC 520 select7 mbar243 mm
4.670 4691.00435 mm243 x 435 x 457 mm2.0 m³/h457 mmCHPC 520 select7 mbar243 mm
9.880 9661.00528 mm387 x 528 x 395 mm12 m³/h395 mmCHMD 12C NT + EK2 mbar387 mm
9.880 9681.00616 mm387 x 616 x 395 mm12 m³/h395 mmCEEMD 12C NT + AK + EK2 mbar387 mm
4.670 4631.00435 mm243 x 435 x 457 mm2.0 m³/h457 mmUKPC 511 select7 mbar243 mm
9.880 9701.00616 mm387 x 616 x 395 mm12 m³/h395 mmUKMD 12C NT + AK + EK2 mbar387 mm
9.880 9211.00326 mm243 x 326 x 402 mm2.0 m³/h402 mmCEEMZ 2C NT + AK SYNCHRO + EK7 mbar243 mm
9.880 9251.00316 mm239 x 316 x 405 mm1.3 m³/h405 mmCHMD 1C + AK + EK2 mbar239 mm
9.880 9231.00326 mm242 x 326 x 402 mm2.0 m³/h402 mmCHMZ 2C NT + AK + EK7 mbar242 mm
9.880 9761.00387 mm528 x 387 x 395 mm9.5 m³/h395 mmCEEMV 10C NT + EK0.9 mbar528 mm
9.880 9221.00326 mm243 x 326 x 402 mm2.0 m³/h402 mmCHMZ 2C NT + AK SYNCHRO + EK7 mbar243 mm
9.880 9651.00528 mm387 x 528 x 395 mm12 m³/h395 mmCEEMD 12C NT + EK2 mbar387 mm
9.880 9671.00528 mm387 x 528 x 395 mm12 m³/h395 mmUKMD 12C NT + EK2 mbar387 mm
9.880 9241.00326 mm243 x 326 x 402 mm3.4 m³/h402 mmCHMD 4C NT + AK + EK1.5 mbar243 mm
9.880 9691.00616 mm387 x 616 x 395 mm12 m³/h395 mmCHMD 12C NT + AK + EK2 mbar387 mm
4.670 4491.00310 mm243 x 310 x 313 mm2.0 m³/h313 mmUKMZ 2C NT + AK SYNCHRO + EK7 mbar243 mm
